PHỤ KIỆN ĐẤU NỐI CÁP MẠNG: GIÁ TRỊ NẰM Ở ĐÂU?
Tìm hiểu vai trò của patch panel, patch cord và phụ kiện quản lý cáp trong hệ thống cáp mạng có cấu trúc; từ quản lý kết nối, vận hành tủ rack đến hiệu năng truyền dẫn, PoE và lựa chọn phụ kiện theo tiêu chuẩn kỹ thuật.
Trong một hệ thống mạng có hàng trăm điểm kết nối, việc kéo cáp đến đúng vị trí mới chỉ là một phần công việc. Khi hệ thống đi vào vận hành, kỹ thuật viên còn phải xác định đường cáp, chuyển kết nối sang cổng khác, thay thiết bị, xử lý sự cố và bổ sung các điểm mạng khi nhu cầu thay đổi.
Những công việc này sẽ thuận tiện hay phức tạp phụ thuộc nhiều vào cách hệ thống đấu nối được thiết kế và tổ chức ngay từ đầu.

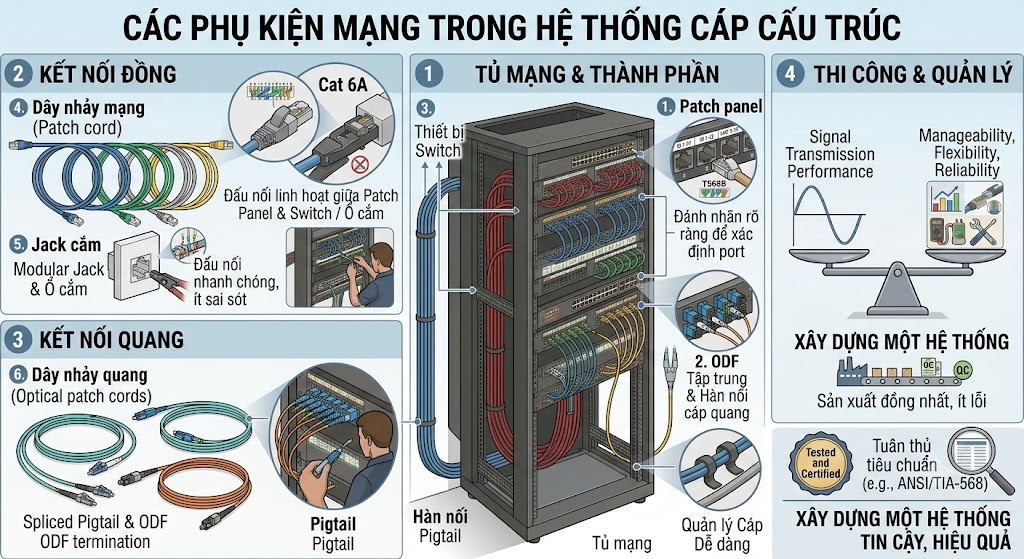

Patch panel, dây nhảy mạng (patch cord), jack cắm và các phụ kiện quản lý cáp thường không phải là những thành phần được chú ý nhiều nhất khi xây dựng hệ thống mạng. Tuy nhiên, chúng quyết định cách các tuyến cáp được tập trung, cách thiết bị được kết nối và khả năng tiếp cận từng điểm đấu nối trong suốt quá trình sử dụng.
Giá trị của phụ kiện vì thế không chỉ nằm ở việc kết nối các thành phần với nhau. Chúng còn liên quan đến khả năng quản lý, tính linh hoạt, hiệu quả sử dụng không gian và chất lượng truyền dẫn của hệ thống.

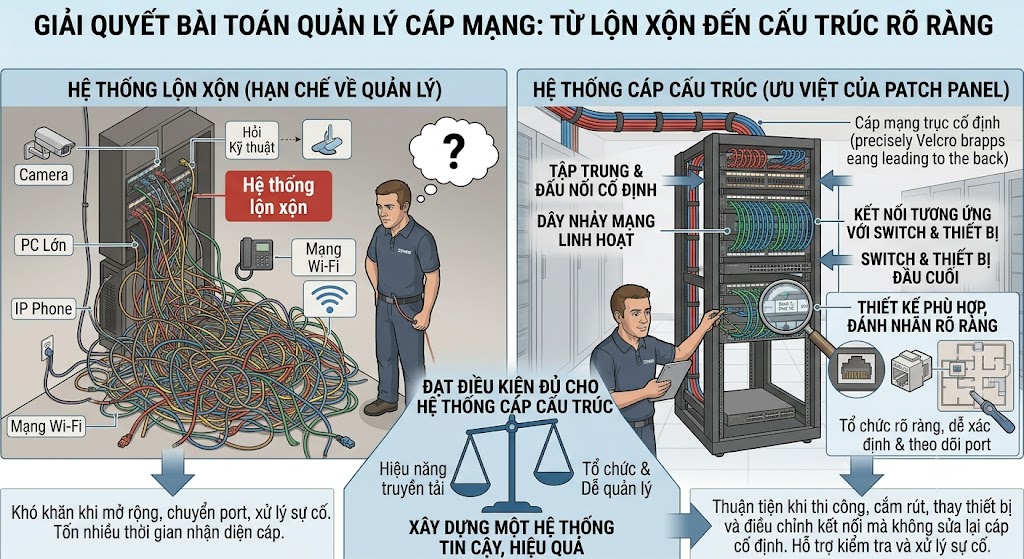

1. Tập trung các kết nối, tạo cơ sở để quản lý hệ thống
Khi số lượng điểm mạng còn ít, việc nhận diện từng đường cáp có thể tương đối đơn giản. Nhưng khi một công trình có nhiều phòng, nhiều khu vực làm việc, camera, thiết bị mạng và các điểm kết nối khác, việc quản lý từng tuyến cáp sẽ trở nên khó khăn nếu không có cấu trúc rõ ràng.
Patch panel là một trong những thành phần giúp giải quyết vấn đề này. Các tuyến cáp cố định được đấu nối tập trung tại patch panel, trong khi dây nhảy mạng được sử dụng để kết nối các cổng tương ứng với switch hoặc thiết bị cần kết nối.
Cách tổ chức này tạo ra một khu vực đấu nối có thể quan sát và quản lý. Khi kết hợp với việc đánh số cổng, ghi nhãn hai đầu cáp và lưu hồ sơ kết nối, kỹ thuật viên có thể xác định đường đi của kết nối rõ ràng hơn thay vì phải lần theo từng sợi dây.
Các phụ kiện quản lý cáp cũng giữ vai trò quan trọng. Chúng giúp định tuyến và sắp xếp dây nhảy, hạn chế tình trạng dây chồng chéo, che khuất cổng hoặc gây khó khăn khi thao tác.
Điểm cần lưu ý là phụ kiện không tự tạo ra một hệ thống quản lý tốt nếu thiếu quy hoạch và hồ sơ. Hiệu quả đến từ sự kết hợp giữa thiết kế đấu nối, lựa chọn phụ kiện, cách lắp đặt và quy trình quản lý cáp.

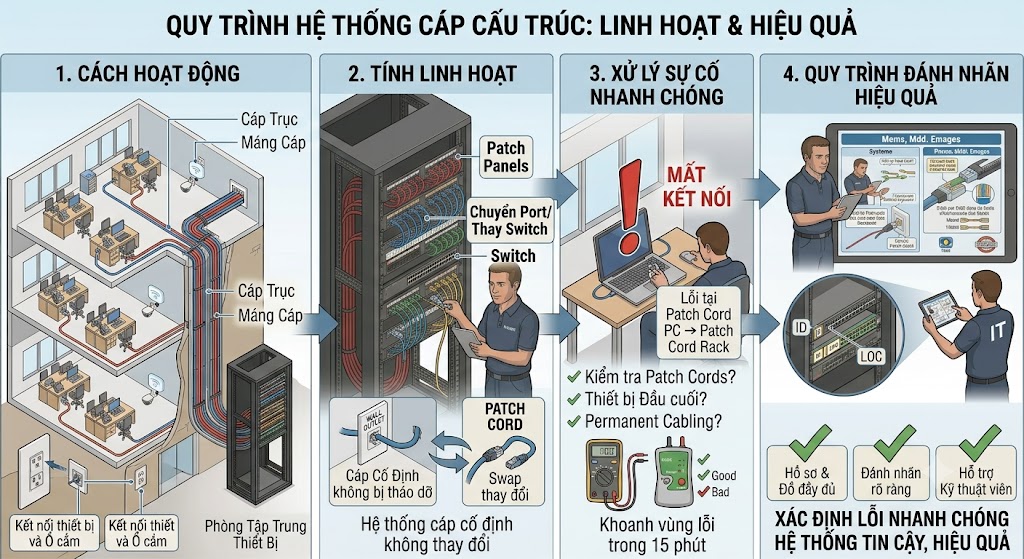

2. Linh hoạt khi thay đổi kết nối và xử lý sự cố
Một hệ thống mạng không đứng yên sau ngày nghiệm thu. Người dùng có thể chuyển vị trí làm việc, thiết bị có thể được thay thế, switch có thể cần nâng cấp và cấu hình kết nối có thể thay đổi theo nhu cầu vận hành.
Nếu các tuyến cáp cố định được đấu nối tập trung tại patch panel, nhiều thay đổi có thể thực hiện bằng cách điều chỉnh dây nhảy tại khu vực đấu nối. Không cần tháo dỡ toàn bộ tuyến cáp đã đi trong tường, trần hoặc máng cáp chỉ để thay đổi một kết nối.
Cấu trúc này cũng hỗ trợ việc khoanh vùng sự cố. Khi một thiết bị mất kết nối, hệ thống được đánh số, ghi nhãn và lưu hồ sơ đầy đủ sẽ giúp kỹ thuật viên xác định cổng và tuyến cáp liên quan thuận tiện hơn.
Ngược lại, nếu các kết nối không được nhận diện rõ ràng, việc tìm đúng đường cáp có thể mất nhiều thời gian. Trong một tủ rack có mật độ kết nối cao, thao tác nhầm cổng còn có thể làm gián đoạn kết nối của thiết bị khác.
Tất nhiên, patch panel hay phụ kiện quản lý cáp không tự xác định nguyên nhân mọi sự cố mạng. Giá trị của chúng nằm ở việc tạo ra cấu trúc rõ ràng, giảm các thao tác không cần thiết và hỗ trợ quá trình kiểm tra, thay đổi, bảo trì.
3. Tổ chức không gian tủ rack và khả năng mở rộng

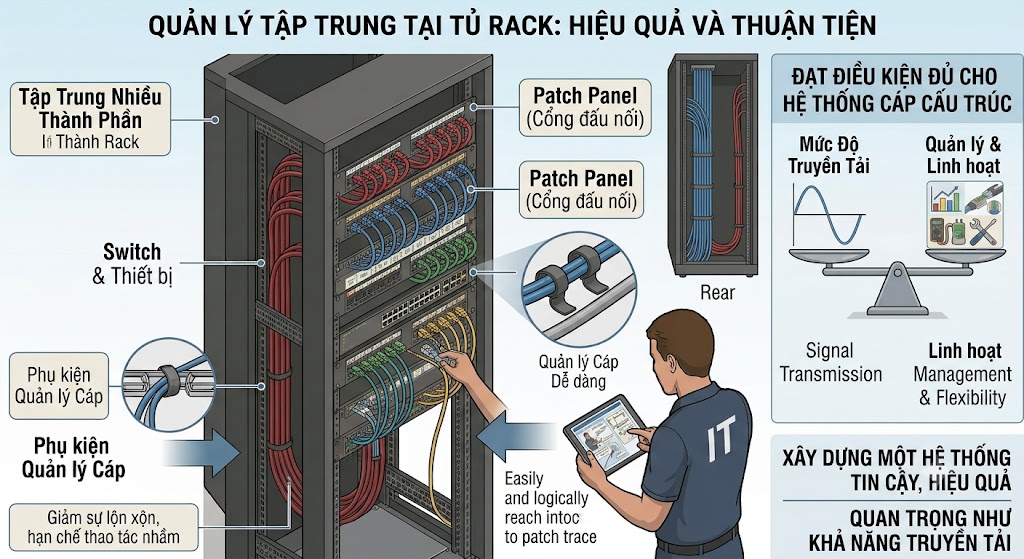

Tủ rack là nơi tập trung nhiều thành phần: switch, patch panel, dây nhảy và các phụ kiện quản lý cáp. Khi số lượng kết nối tăng lên, cách bố trí những thành phần này ảnh hưởng trực tiếp đến khả năng quan sát và thao tác của kỹ thuật viên.
Dây nhảy quá dài, bố trí không hợp lý hoặc thiếu phụ kiện quản lý có thể che khuất cổng thiết bị, gây khó khăn khi truy tìm kết nối và làm cho việc thay đổi cấu hình phức tạp hơn. Trong khi đó, sử dụng dây nhảy phù hợp với khoảng cách kết nối, bố trí đường đi rõ ràng và lựa chọn phụ kiện tương ứng giúp khu vực đấu nối dễ quan sát, dễ tiếp cận hơn.
Ở những tủ rack có mật độ thiết bị cao, kích thước và thiết kế phụ kiện còn liên quan đến không gian sử dụng, khả năng thao tác và vị trí dành cho các kết nối bổ sung trong tương lai.
Tuy nhiên, một tủ rack gọn gàng không chỉ phụ thuộc vào hình thức của phụ kiện. Việc bố trí cần phù hợp với cấu trúc thiết bị, đường đi của cáp, yêu cầu bảo trì và thiết kế tổng thể của hệ thống.
Mục tiêu không đơn thuần là làm cho các dây cáp trông đẹp mắt, mà là tổ chức khu vực đấu nối sao cho kỹ thuật viên có thể nhận diện, thao tác và mở rộng hệ thống thuận tiện hơn.
4. Quản lý cáp có liên quan gì đến an toàn cháy?
Trong các công trình có nhiều tuyến cáp mạng, việc tập trung và sắp xếp các điểm đấu nối giúp hệ thống dễ kiểm tra, quản lý và bảo trì hơn. Khi các tuyến cáp được tổ chức rõ ràng, việc nhận diện khu vực tập trung cáp và kiểm soát tình trạng lắp đặt cũng thuận tiện hơn.
Đây là một phần có ý nghĩa trong công tác quản lý hệ thống cáp, nhưng cần phân biệt rõ giữa quản lý cáp và các giải pháp an toàn cháy chuyên dụng.
Patch panel, tủ rack và phụ kiện quản lý cáp thông thường không thay thế được yêu cầu về vật liệu cáp, phương pháp lắp đặt hay hệ thống bịt kín chống cháy tại các vị trí xuyên qua tường, sàn có yêu cầu ngăn cháy.
Vì vậy, tổ chức đấu nối hợp lý giúp công tác kiểm tra và quản lý hệ thống thuận tiện hơn, nhưng bản thân việc sắp xếp cáp gọn gàng không đủ để bảo đảm an toàn cháy cho công trình. Các giải pháp cụ thể vẫn phải đáp ứng yêu cầu áp dụng cho từng vị trí và từng công trình.
5. Phụ kiện cũng ảnh hưởng đến hiệu năng truyền dẫn
Một điểm đấu nối không chỉ là nơi hai thành phần được kết nối về mặt vật lý. Các đầu nối, điểm tiếp xúc và cách đấu nối còn ảnh hưởng đến đặc tính điện của đường truyền.
Với hệ thống cáp đồng xoắn đôi, những yếu tố như chất lượng tiếp xúc, thiết kế jack cắm, khả năng duy trì độ xoắn của các cặp dây và kỹ thuật thi công đều cần được kiểm soát. Nếu đầu nối không phù hợp hoặc quá trình đấu nối làm thay đổi cấu trúc của cáp, hiệu năng thực tế có thể không đạt yêu cầu thiết kế, ngay cả khi bản thân cáp đáp ứng tiêu chuẩn.
Một hệ thống truyền dẫn vì vậy cần được xem xét như một kênh hoàn chỉnh, thay vì đánh giá riêng chất lượng của cuộn cáp. Cáp, đầu nối, dây nhảy và các thành phần liên quan phải tương thích, được lắp đặt đúng yêu cầu và kiểm tra theo cấu hình thiết kế.
Đối với hệ thống cấp nguồn qua Ethernet (PoE)
PoE truyền dữ liệu đồng thời cấp nguồn điện cho thiết bị qua cáp mạng. Vì vậy, ngoài các yêu cầu về truyền dẫn dữ liệu, chất lượng tiếp xúc và đặc tính điện tại các điểm đấu nối cũng cần được quan tâm.
Điện trở tại các điểm tiếp xúc và tổn hao trên đường truyền có thể làm tăng năng lượng tiêu hao dưới dạng nhiệt. Trong các cấu hình có nhiều kết nối cấp nguồn tập trung, việc lựa chọn thành phần phù hợp và thực hiện đúng hướng dẫn lắp đặt càng có ý nghĩa đối với điều kiện vận hành của hệ thống.
Không nên suy luận rằng chỉ cần sử dụng phụ kiện của một thương hiệu nhất định là hệ thống PoE sẽ tự động đạt hiệu quả mong muốn. Khả năng đáp ứng còn phụ thuộc vào loại cáp, đầu nối, cấu hình cấp nguồn, cách lắp đặt và các yêu cầu kỹ thuật áp dụng.
Đó là lý do thông số kỹ thuật của phụ kiện cần được đối chiếu với yêu cầu của toàn bộ hệ thống, thay vì chỉ dựa vào hình thức hoặc tên gọi sản phẩm.
6. Vì sao cần quan tâm đến nhà sản xuất phụ kiện?

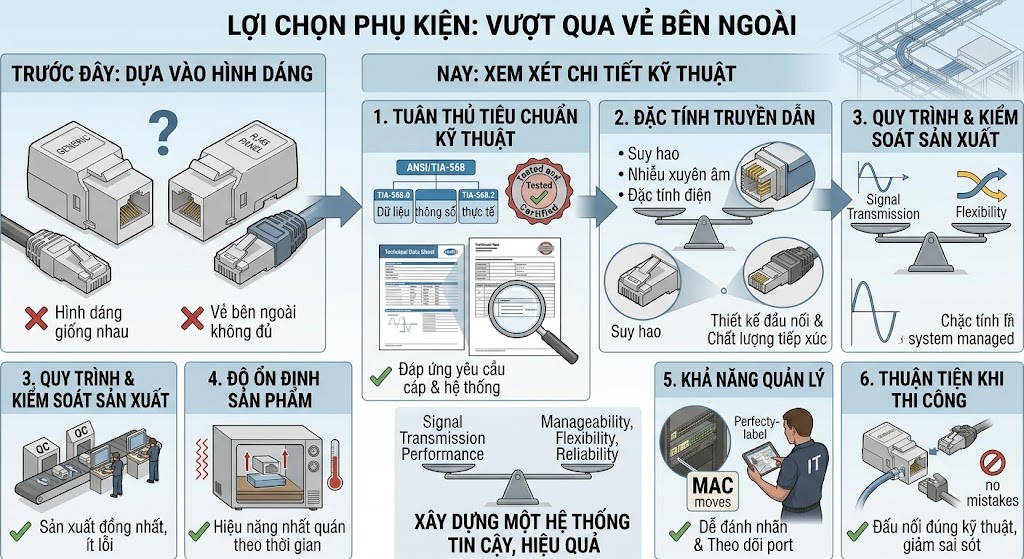

Nhiều phụ kiện đấu nối có hình thức khá giống nhau. Tuy nhiên, hình dáng bên ngoài không thể hiện đầy đủ thiết kế điện, chất lượng tiếp xúc, khả năng kiểm soát sản xuất hay độ ổn định của sản phẩm.
Khi lựa chọn phụ kiện, cần xem xét ít nhất sáu nhóm yếu tố sau.
Tuân thủ tiêu chuẩn kỹ thuật
Sản phẩm cần đáp ứng các yêu cầu áp dụng cho loại cáp và hệ thống dự kiến, trong đó có những tiêu chuẩn thuộc bộ ANSI/TIA-568. Việc đáp ứng tiêu chuẩn cần được xác định từ tài liệu kỹ thuật và thông số của đúng sản phẩm, không chỉ dựa vào thông tin quảng bá chung của thương hiệu.
Đặc tính truyền dẫn
Các thông số liên quan đến suy hao, nhiễu xuyên âm và những đặc tính điện khác cần phù hợp với yêu cầu của loại cáp và cấu hình kết nối. Thiết kế đầu nối và chất lượng tiếp xúc là những yếu tố góp phần quyết định khả năng đáp ứng các yêu cầu này.
Khả năng đáp ứng PoE
Phụ kiện cần phù hợp với cấu hình cấp nguồn qua Ethernet dự kiến. Chất lượng tiếp xúc, đặc tính điện và điều kiện nhiệt khi vận hành là những yếu tố cần được xem xét, đặc biệt trong các hệ thống có nhiều kết nối cấp nguồn tập trung.
Thiết kế và hiệu quả sử dụng không gian
Kích thước, mật độ cổng, kiểu dáng và cách bố trí phụ kiện ảnh hưởng đến không gian trong tủ rack, khả năng tiếp cận các kết nối và việc bổ sung thiết bị sau này. Lựa chọn phù hợp cần dựa trên cấu trúc hệ thống thực tế.
Thuận tiện khi lắp đặt
Thiết kế sản phẩm, dụng cụ hỗ trợ và hướng dẫn thi công có thể ảnh hưởng đến khả năng thực hiện đúng quy trình. Với những hệ thống có nhiều điểm đấu nối, việc hạn chế lỗi thi công và duy trì tính nhất quán giữa các điểm kết nối có ý nghĩa thiết thực.
Độ tin cậy và khả năng mở rộng
Sản phẩm cần phù hợp với điều kiện vận hành dự kiến. Tài liệu kỹ thuật rõ ràng, thông tin mã hàng đầy đủ và hướng dẫn thay thế hoặc bổ sung giúp công tác quản lý hệ thống thuận tiện hơn trong dài hạn.
Các nhà sản xuất có năng lực nghiên cứu, phát triển và kiểm soát chất lượng thường đầu tư vào những khía cạnh này. Tuy nhiên, tên tuổi thương hiệu không thay thế được việc đánh giá tài liệu và thông số của sản phẩm cụ thể.
Cũng cần phân biệt giữa việc một phụ kiện đáp ứng tiêu chuẩn và việc toàn bộ hệ thống đạt hiệu năng yêu cầu. Kết quả cuối cùng còn phụ thuộc vào sự tương thích giữa các thành phần, chất lượng thi công và kết quả kiểm tra sau lắp đặt.
Không phải mọi hệ thống đều bắt buộc sử dụng phụ kiện của cùng một hãng. Điều quan trọng là các thành phần phải tương thích, đáp ứng yêu cầu kỹ thuật áp dụng và được kiểm tra phù hợp với thiết kế. Nếu sử dụng một cấu hình hệ thống đã được nhà sản xuất kiểm thử hoặc xác nhận, cần đối chiếu đúng phạm vi và điều kiện áp dụng của tài liệu đó.
Kết luận: Phụ kiện nhỏ, ảnh hưởng đến cả quá trình vận hành
Giá trị của phụ kiện đấu nối cáp mạng không chỉ nằm ở việc kết nối các thành phần với nhau. Chúng góp phần quyết định cách các tuyến cáp được tập trung, nhận diện và quản lý; mức độ thuận tiện khi thay đổi kết nối, xử lý sự cố và mở rộng hệ thống; đồng thời liên quan đến hiệu năng truyền dẫn và chất lượng cấp nguồn PoE.
Một hệ thống cáp tốt vì thế không chỉ cần cáp đáp ứng tiêu chuẩn. Các thành phần đấu nối cũng phải phù hợp với thiết kế, được lắp đặt đúng yêu cầu và kiểm tra sau khi hoàn thành.
Khi lựa chọn phụ kiện, cần nhìn xa hơn giá mua hoặc hình thức sản phẩm. Tiêu chuẩn kỹ thuật, thông số truyền dẫn, khả năng tương thích, thiết kế, hướng dẫn lắp đặt và độ tin cậy đều là những căn cứ cần xem xét để hệ thống có thể được quản lý và vận hành ổn định trong thời gian dài.
