Trong các hệ thống mạng hiện đại, việc quản lý thiết bị tập trung thông qua nền tảng Cloud giúp đơn giản hóa quá trình giám sát, cấu hình và bảo trì hệ thống. Các dòng switch Reyee hỗ trợ quản trị Cloud cho phép người quản trị dễ dàng theo dõi trạng thái thiết bị, cấu hình VLAN, kiểm tra lưu lượng và thực hiện quản lý từ xa thông qua ứng dụng hoặc nền tảng Web Cloud.
Tài liệu này hướng dẫn cách thêm switch Reyee vào hệ thống Cloud và thực hiện các cấu hình ban đầu cần thiết để thiết bị hoạt động ổn định trong hệ thống mạng. Nội dung bao gồm việc chuẩn bị thiết bị, kết nối switch với Internet, thêm thiết bị vào tài khoản Cloud, cũng như các bước cấu hình cơ bản như đặt tên thiết bị, đổi mật khẩu quản trị, cấu hình VLAN và kiểm tra trạng thái hoạt động.
Sau khi hoàn tất hướng dẫn, người dùng có thể quản lý switch tập trung thông qua nền tảng Cloud của Reyee, giúp việc vận hành và mở rộng hệ thống mạng trở nên thuận tiện và hiệu quả hơn.

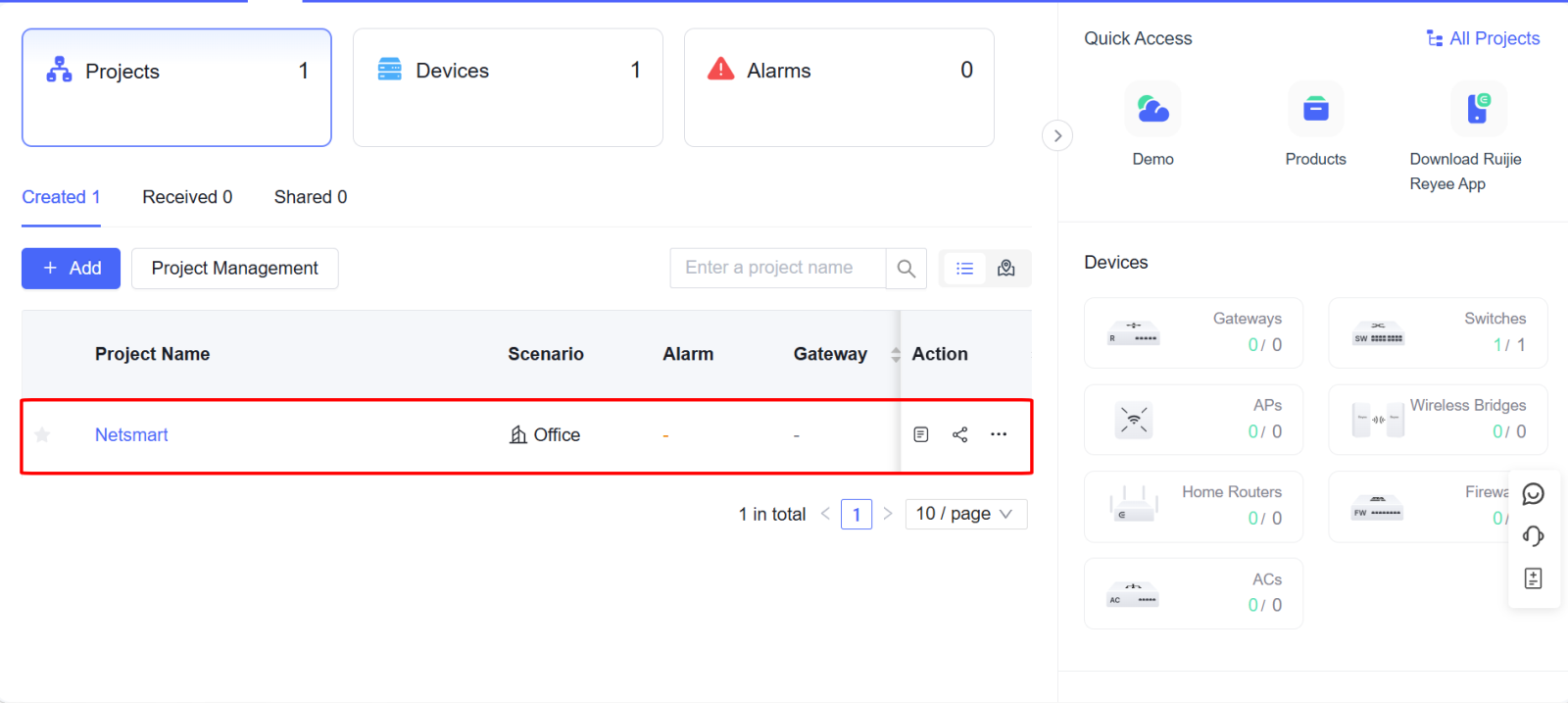

- Đăng nhập vào Cloud Ruijie và chọn Dự Án cần thêm thiết bị
Chọn dự án cần thêm thiết bị switch

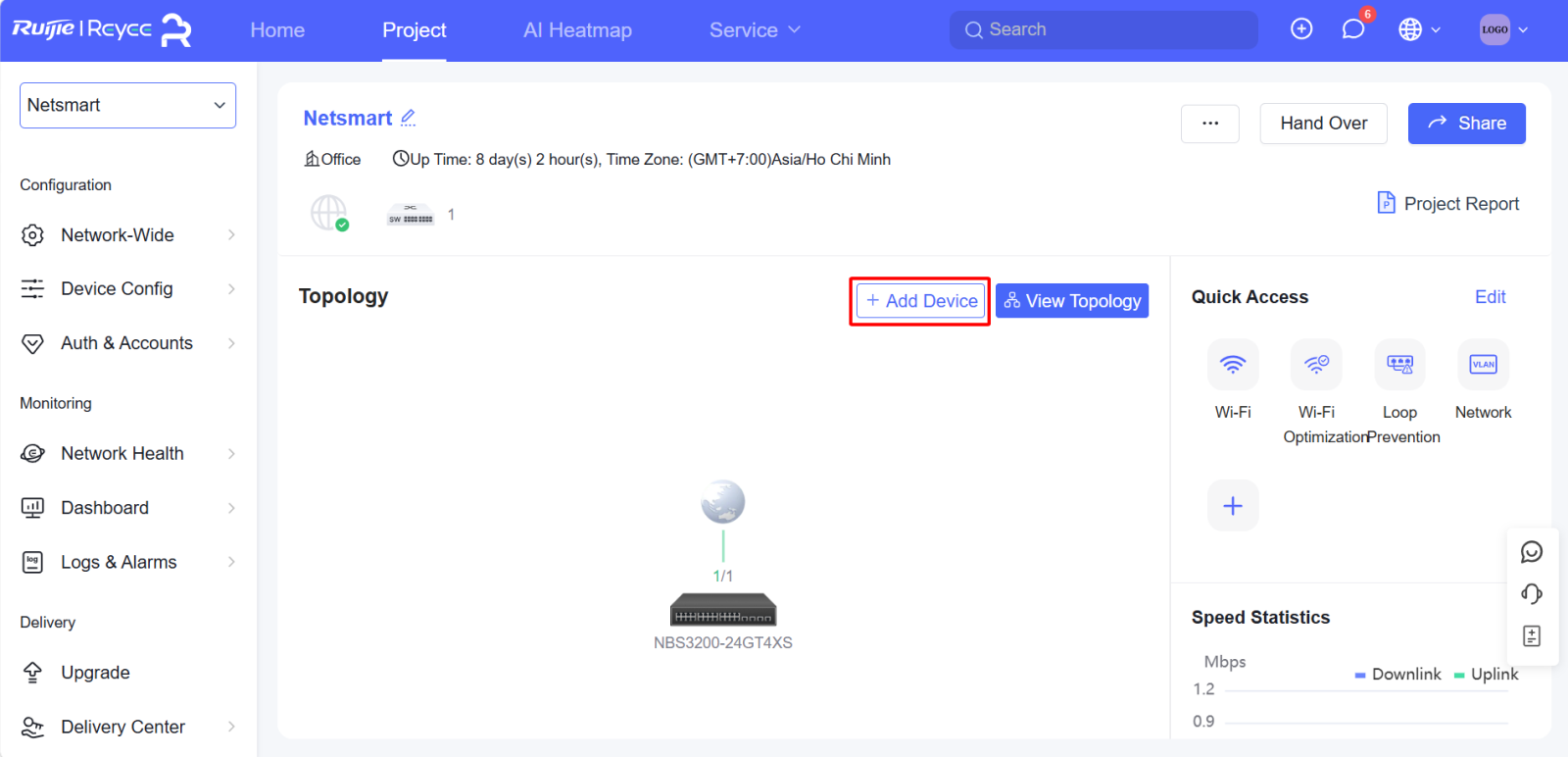

- Click chọn vào Add Device
Click chọn vào Add Device để thêm Switch

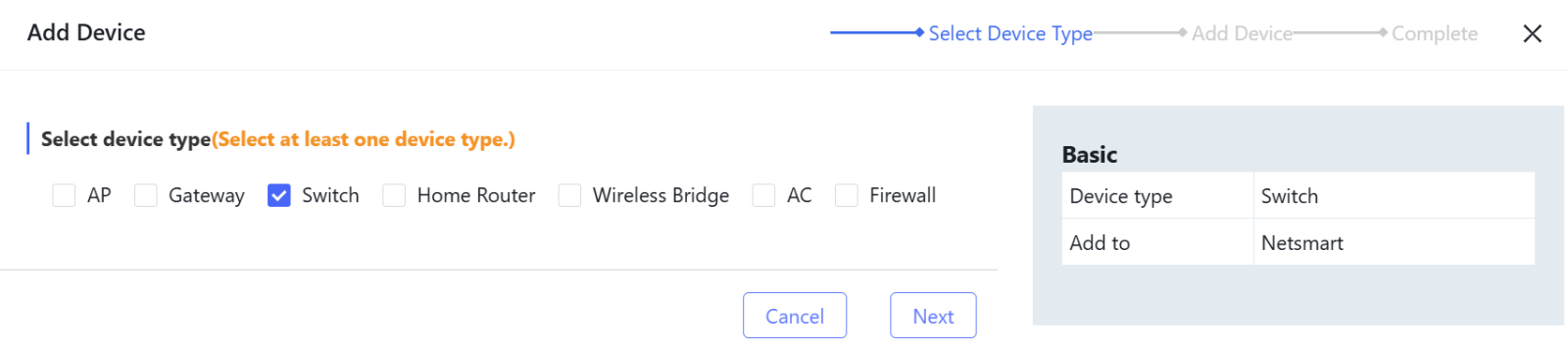

- Chọn loại thiết bị cần thêm là switch, sau đó bấm next

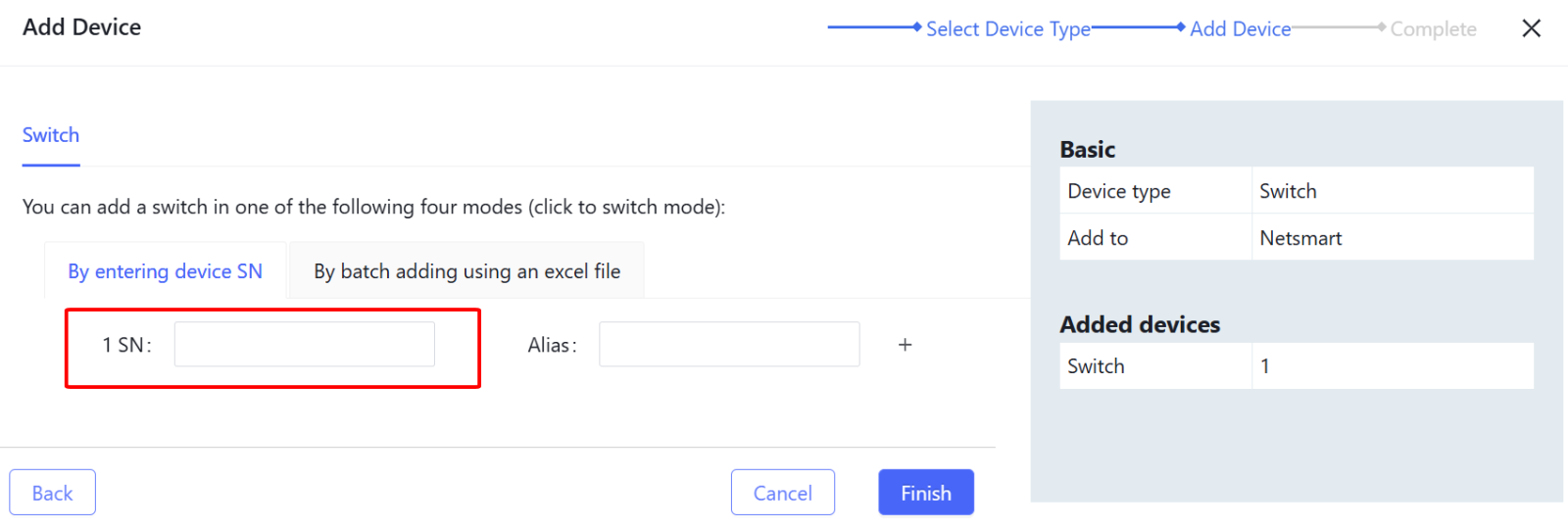

- Nhập số Serial của thiết bị vào và click Finish để hoàn thành
- Thiết bị sau khi được thêm vào
Thiết bị chuyển mạch đã được thêm vào Cloud
Thực hiện các bước cấu hình ban đầu

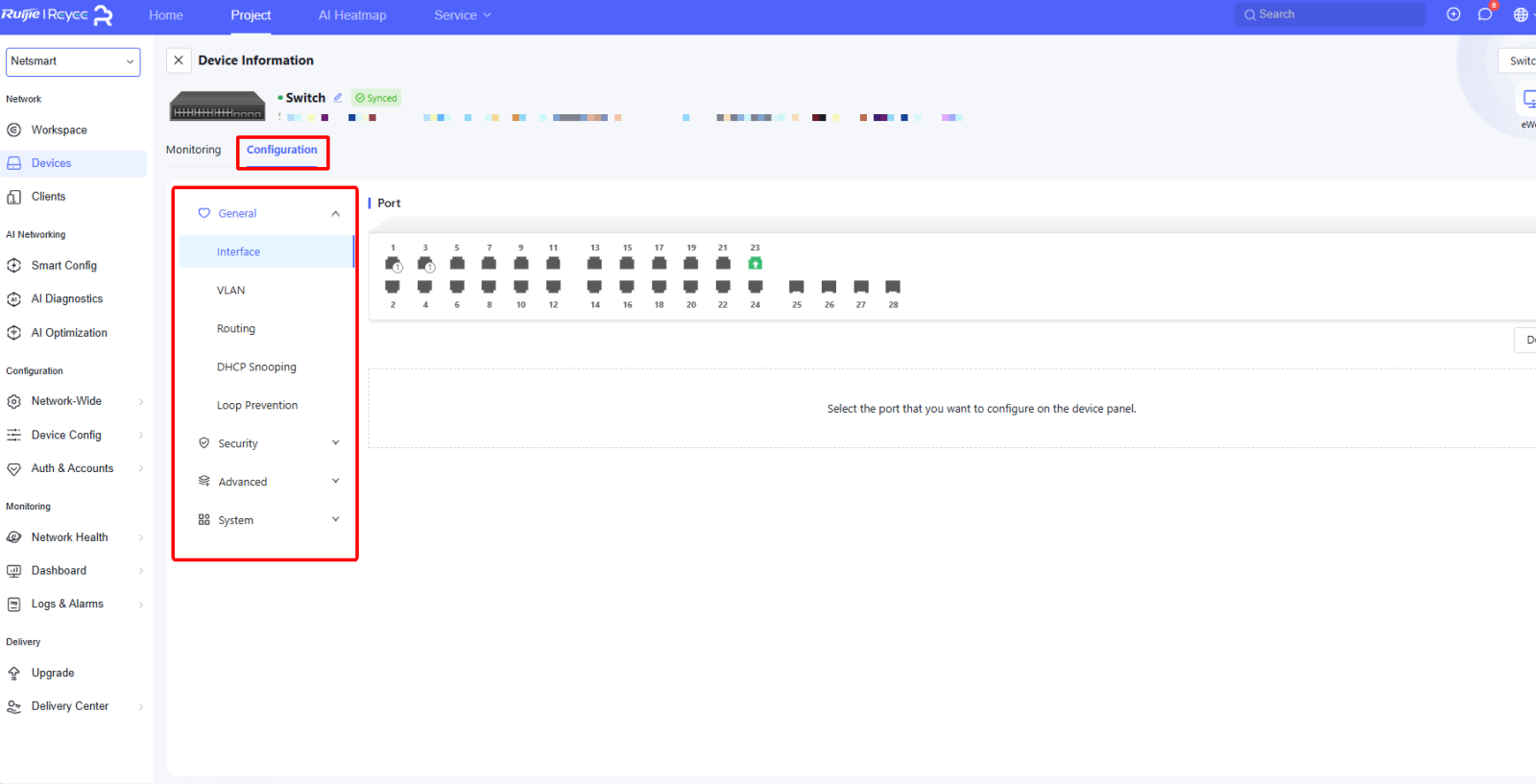

- Double click vào biểu tượng switch và chọn tab config
Chọn vào tab config để thực hiện cấu hình các tính năng của switch
- Cấu hình cổng switch - interface, đối với interface của dòng switch 3200 thì các port có thể thiết lập ở chế độ access hoặc chế độ route

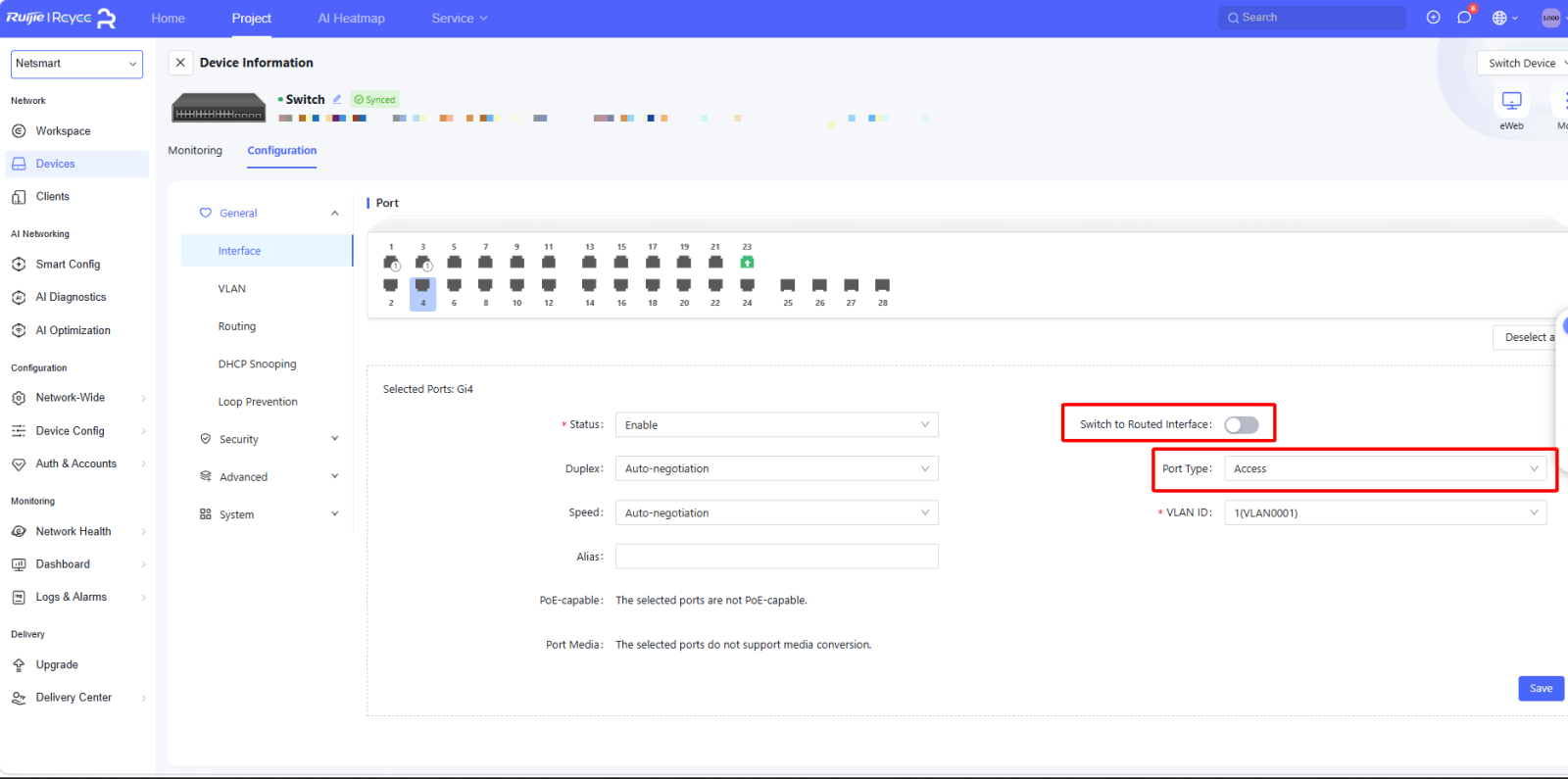

Switch hoạt động ở chế độ Access

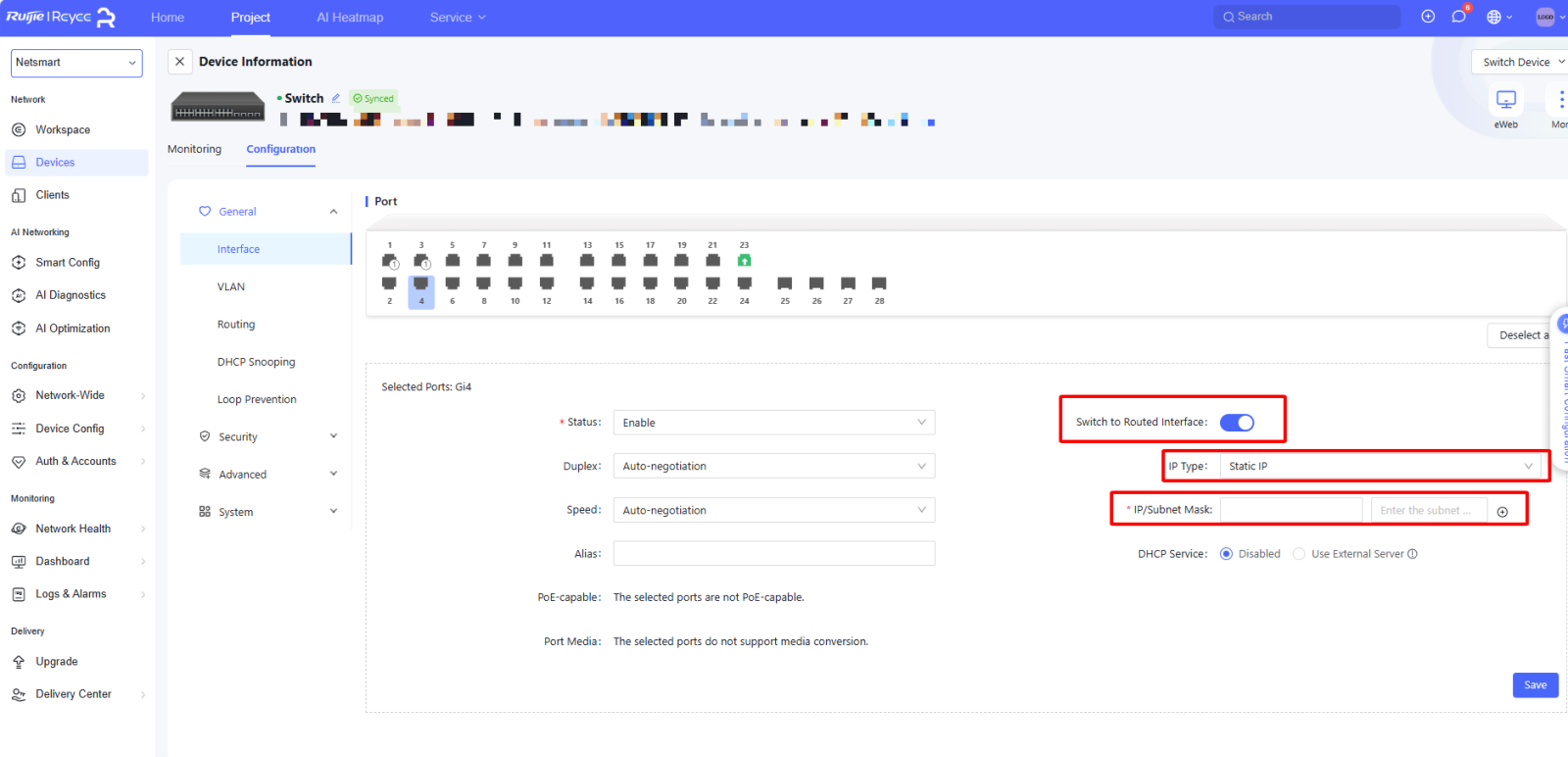

Switch hoạt động ở chế độ Route

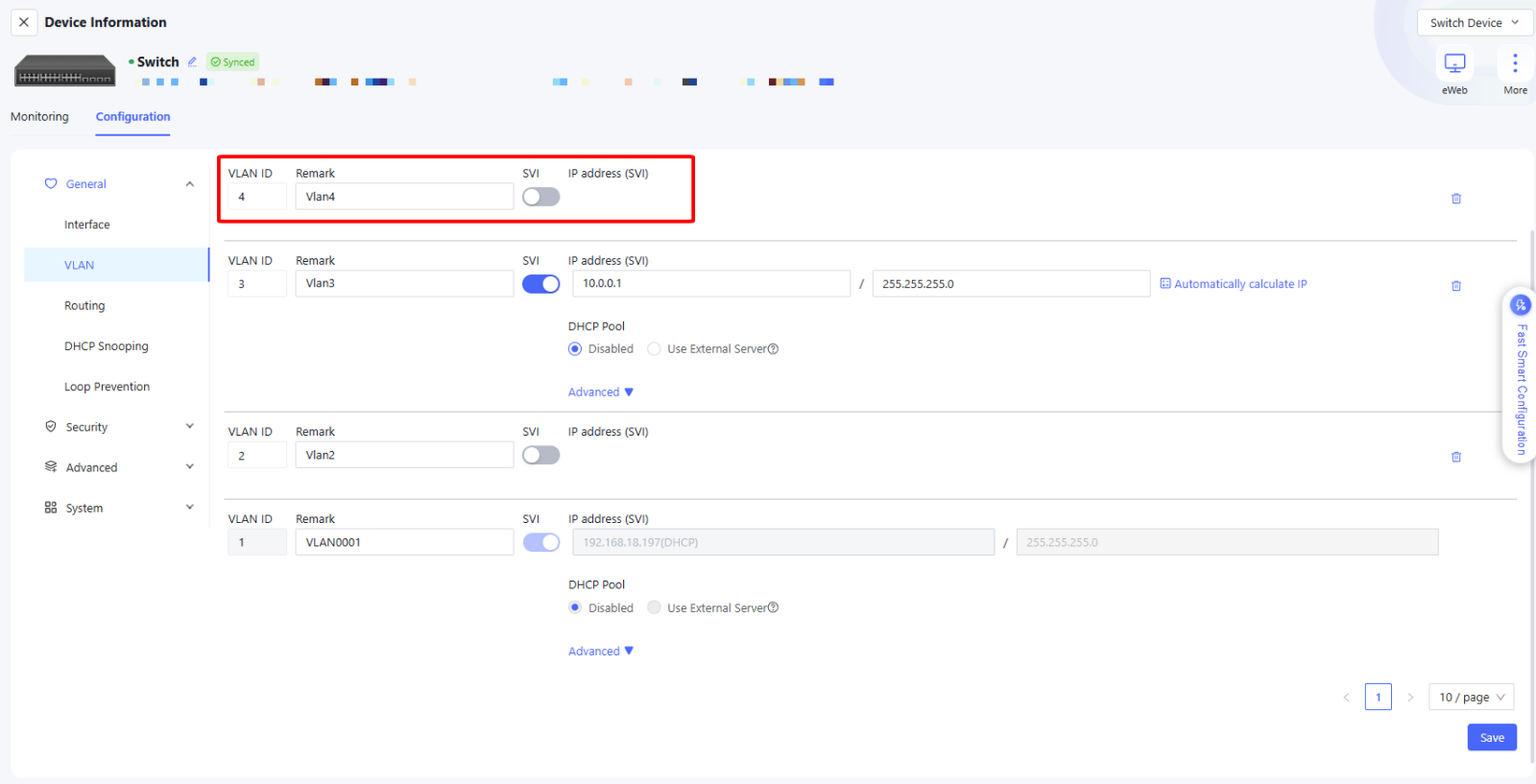

- Tạo Vlan hoạt động ở lớp 2

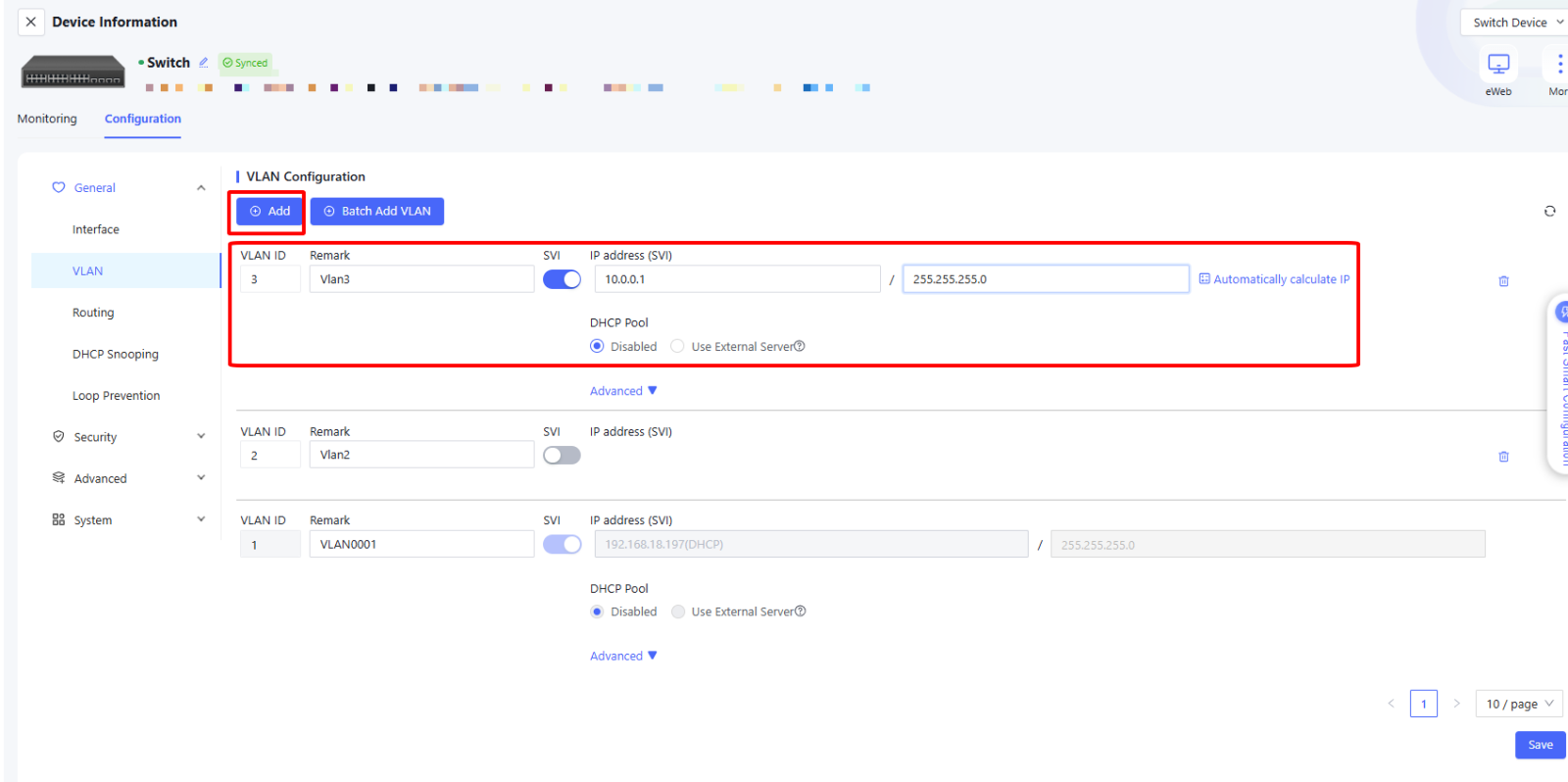

- Tạo Vlan hoạt động ở lớp 3

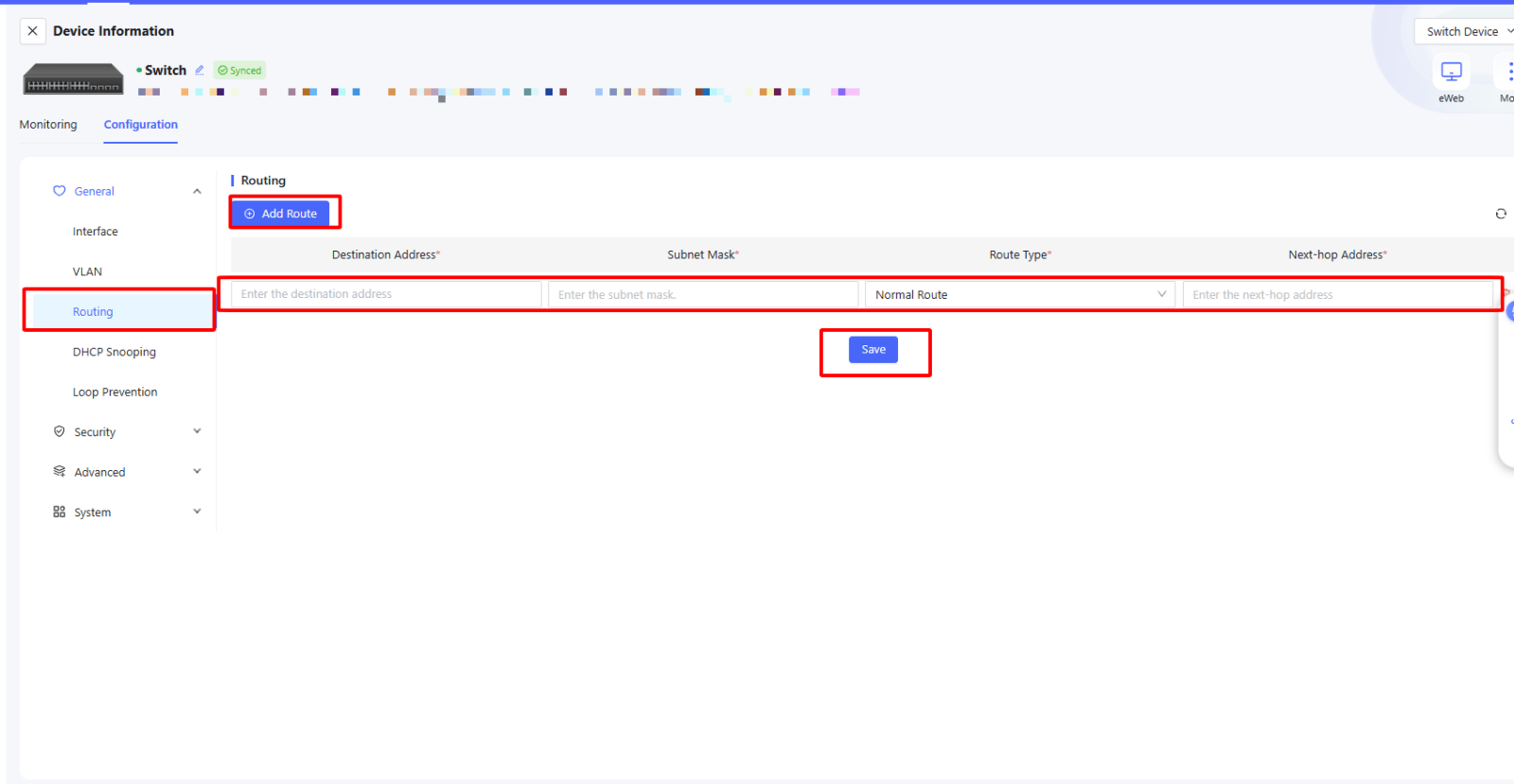

- Thiết lập định tuyến trên switch

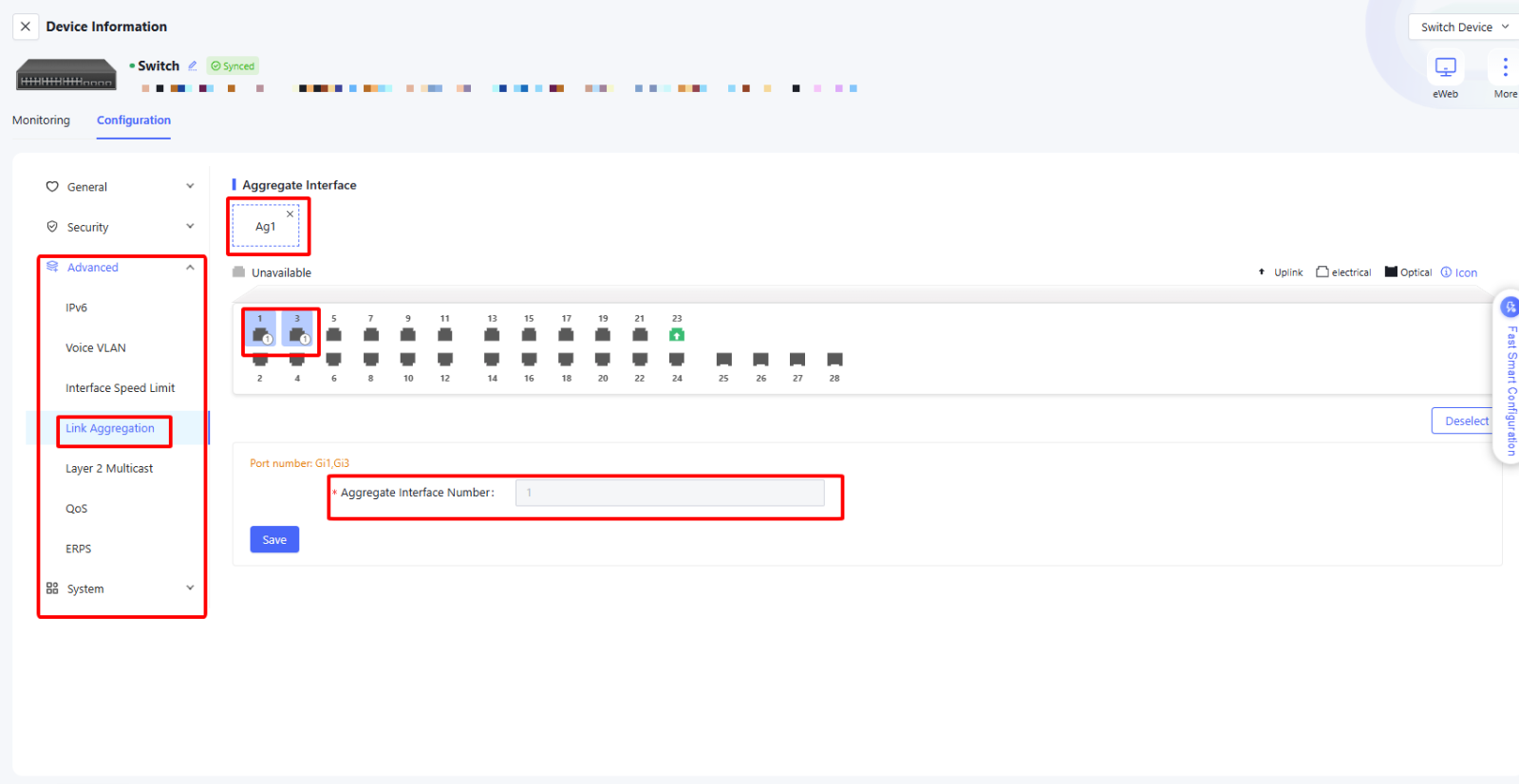

- Cấu hình nhóm các port trên switch, việc nhóm các port (interface vật lý) để tạo thành các port logic nhằm tăng băng thông, cũng như tính dự phòng cho kết nối.
Nhóm các cổng vật lý thành vào thành 1 cổng logic nhằm tăng băng thông, cũng như tính dự phòng cho kết nối

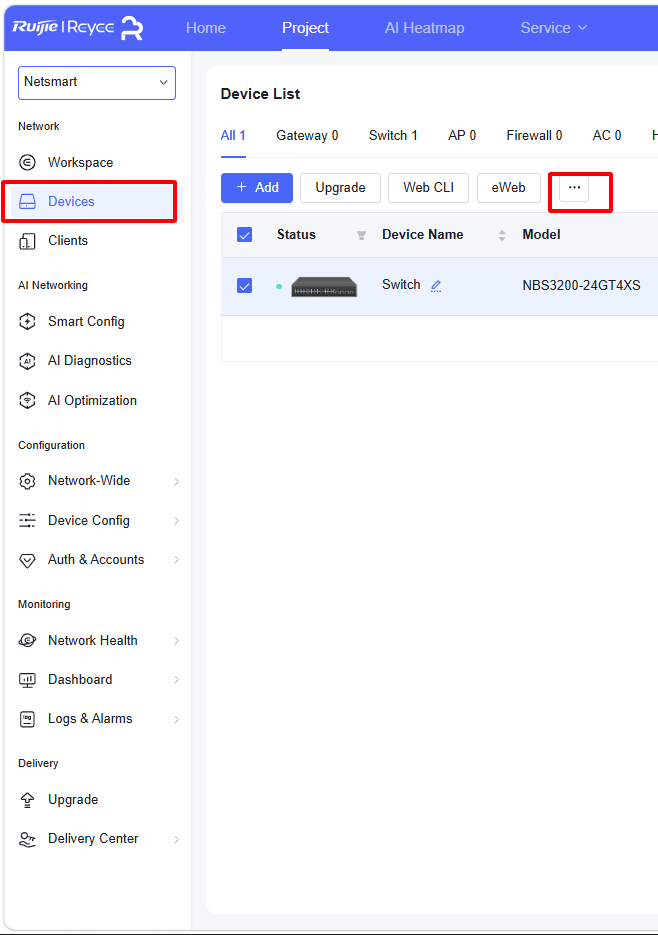

- Remove thiết bị ra khỏi Cloud, việc remove thiết bị ra khỏi cloud khi đó thiết bị sẽ chỉ có thể quản lý local và không thể giám sát từ xa được, để thực hiện việc này chọn vào Device, chọn vào dấu 3 chấm, sau đó chọn Unbind để đưa thiết bị ra khỏi Cloud.
Trên đây là một số các bước cấu hình căn bản, ban đầu nhằm giúp các bạn làm quen với cách cấu hình switch thiết bị chuyển mạch Ruijie Reyee, bài sau sẽ hướng dẫn các kịch bản cấu hình cụ thể và thực tế. Chúc các bạn thành công.
